一、說 明：

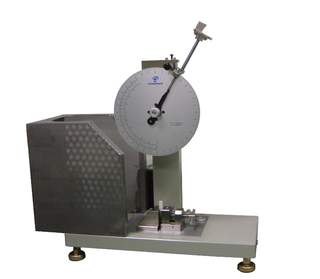

本試驗機配合不同夾具和衝錘可進行IZOD及CHARPY兩種型式之衝擊試驗；測試完成後可直接於面盤上直接讀取材料之能量值耐衝擊強度。試片夾持具定位片讓試片夾持更標準，加裝安全網大幅增加安全性，且不同容量具有不同衝錘讓衝錘強度和鋼性更佳減少測試誤差。
二、規 格：
本機可測試Izod & Charpy兩種不同衝擊方式，如有不同需求可選購不同衝錘和夾具進行測試。
型式：IZOD Impact(依據ISO-13802規範製作)
1. 容量：1J、2.75J、5.5J、11J、22J (另有多種容量提供選購)，依選購衝錘而定
2. 衝擊速度：3.5 m/sec±10％
3. 衝擊刀半徑：0.8±0.2mm
4. 衝擊點離夾具：22±0.2mm
5. 重心位置：距軸心335mm
6. 可選購力量調整夾具
7. 試片寬度：10mm or 12.7mm(客戶可自行決定)
8. 試片厚度：3 ~ 12.7mm(客戶可自行決定)
型式：Charpy Impact(依據ISO-13802規範製作)
1. 容量：0.5J、1J、5J(另有多種容量提供選購)，依選購衝錘而定
2. 衝擊速度：2.9m/sec ± 10％
3. 衝擊刀半徑：2 ± 0.5mm
4. 衝擊夾具導角半徑：1±0.1mm
5. 撞擊點和溝槽中心的偏差值：±0.5mm
6. 測試試片長度：50 ~ 160 mm(可調整跨度來適應不同長度)
其他規格：
1. 機台能量損失：< 2.5%
2. 最佳測試範圍為該衝錘容量的15-85%內
3. 機台顯示角度：1度
4. 附試片定位裝置方便夾持試片
5. 附能量運算程式一套
6. 具有安全保護網，防止試片飛濺方便收集測試廢料
7. 具保護開關安裝試片或調機時衝錘不會落下
8. 衝擊角度150°
9. 機台尺寸：78 × 33 × 83cm
10. 重量：125㎏
|
