一、說 明：

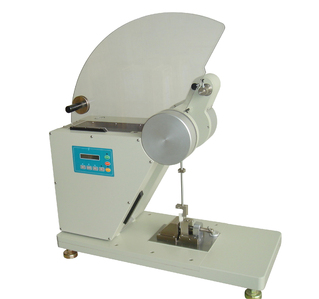

QC-639F電子式衝擊試驗機是本公司針對材料的耐衝擊性測試，所設計製造之試驗機，其特色為精度高操作簡單，可直接從液晶顯示器讀取測試之能量值，不須要經過複雜的計算，即可得到測試結果。本機己將衝擊能量之運算,機台之損耗能量,單位之換算公式內建在控制器內,可在測試後直接讀取試片之能量值。
二、規 格：
本機可測試Izod & Charpy兩種不同衝擊方式，如有不同需求可選購不同衝錘和夾具進行測試，電子式衝擊試驗機建議最佳測試範圍為衝錘衝擊能量的10% ~ 90%。
型式：IZOD Impact(依據ISO-13802規範製作)
* 容量：1J，2.75J、5.5J、11J、22J (另有多種容量提供選購)，依選購衝錘而定
*衝擊速度：3.5 m/sec±10％
*衝擊刀半徑：0.8±0.2mm
*衝擊點離夾具：22±0.2mm
*可選購力量調整夾具
*試片寬度：10mm or 12.7mm(客戶可自行決定)
*試片厚度：3 ~ 12.7mm(客戶可自行決定)
型式：Charpy Impact(依據ISO-13802規範製作)
*容量：0.5J、1J、5J(另有多種容量提供選購)，依選購衝錘而定
*衝擊速度：2.9m/sec±10％
*衝擊刀半徑：2±0.5mm
*衝擊夾具導角半徑：1±0.1mm
* 撞擊點和溝槽中心的偏差值：±0.5mm
* 測試試片長度：50 ~ 160 mm(可調整跨度來適應不同長度)
其他規格：
1. 機台能量損失：< 2.5%
2. 最佳測試範圍為該衝錘容量的10-90%內
3. 機台顯示角度：0.05度
4. 具數位控制器，自動計算並顯示測試結果：衝擊能量、角度
5. 可輸入試片尺寸自行運算衝擊應力
6. 可顯示能量單位：J、J/mm、J/cm、J/mm²、J/cm²、KJ/m²、Kg-cm、Kg-cm/mm、Kg-cm/cm、ft-lb、ft-lb/in、ft-lb/in²
7. 附試片定位裝置方便夾持試片
8.具有安全保護網，防止試片飛濺方便收集測試廢料
9. 具保護開關安裝試片或調機時衝錘不會落下
10. 具手動或自動啟動功能
11. 衝擊角度150°
12. 具非接觸式感應器，大幅減少機台運作時產生的摩擦力
13.機台尺寸：88 × 36 × 93 ㎝
14.重量：180㎏
15. 使用電壓：單向１００－２４０Ｖ
16.可選購軟體和機台連線進行統計分析存檔等功能 |
