一、說明

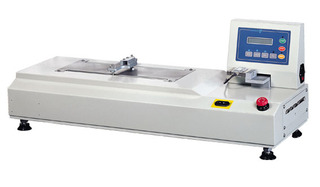

Cometech QC-507E機 型採臥式設計,是針對180°剝離試驗和摩擦力等水平拉力而開發,測試時可減少試片自身重量對測試力量的影響,機台體積小不占空間,便於操作。適合於輕容 量100N內的測試,配合多種夾具、治具,適用於電子類、膠帶類..等等。操作簡單,精準高,擴充性大可單機操作也可與電腦連結使用。
二、功能特點
1. 彈性測試功能:可進行材料或成品之抗拉強度、抗拉應力、伸長率、撕裂、剝離、剪力等測試,並可記錄測試結果具50組數據記憶功能。
2. 簡易操作介面:顯示器為LCD面板具背光畫面可中英文切換,同時顯示荷重與位移,公、英制單位轉換等功能。
3. 方便的操作功能:單機可直接設定試驗速度、測試方向、機台停機模式等,設定完成後,單鍵啟動,自動進行測試,測試完成具自動回位功能。配備快拆式接頭,能迅速更換與使用多種夾具。
4. 標準的擴充接口:可直接連接印表機,輸出數據。或採用軟體利用USB埠連接電腦,進行機台控制、曲線顯示、數據分析等功能(軟體選購)。
5. 精密傳動方式:採用步進馬達驅動,滾珠螺桿,增加使用壽命、維持精度。
6. 人性的安全保護:左、右極限位置設定保護、緊急停止鈕保護、超行程保護與荷重元超容量保護(軟體功能)。
三、規格
機型
|
QC-507E
|
最大容量
|
100N (10kgf)
|
測式行程(未含夾具)
|
300mm
|
行程解析度
|
0.005mm
|
最快測試速度
|
500mm/min
|
最慢測試速度
|
5mm/min
|
速度精度
|
±0.75%
|
馬達種類
|
步進馬達
|
語言
|
中文/英文可切換
|
連線方式
|
USB
|
內部運算速度
|
2K HZ
|
取點數
|
200 times/sec
|
力量解析
|
1/10,000
|
荷重元精度
|
±1.0%
|
機台尺寸
|
92×30×38 cm
|
機台重量
|
36kg
|
使用電源
|
100~240VAC ,3A
|
標準配備Loadcell 一個 (10、20、50、100N) 共4種容量可供選擇
四、彈性選用配件
1、專用特殊夾具
2、E TYPE 專用軟體
|
