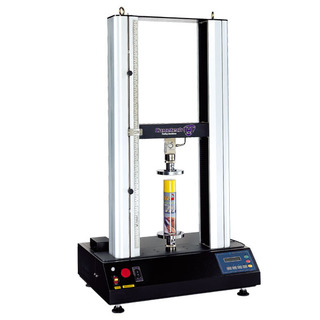

一、說明：
採桌上放置設計機台重量輕，並具有高剛性的機體結構出力測試時不易產生變形，精密的伺服馬達及滾珠導螺桿等傳動元件，可提供穩定的測試速度和扭力。功能強大的電腦系統提供完整的測試功能，搭配不同的夾治具即可進行各式各樣的材料試驗。
二、規格：
◎封板採鋁合金陽極處理，並具防塵套保護螺桿，增加使用壽命、精度
◎硬體安全保護：上、下極限、緊急停止鈕保護
◎機台動力：
傳動方式： 採用伺服馬達驅動，精密減速機構、滾珠導螺桿，可大幅減少噪音及傳動損失，增加傳動效率
◎力量感應器具記憶鎖，可記憶各種相關參數，更換不同容量感應器時會自動調整其參數，不需再做其他設定
◎具有手動寸動升降鍵，方便操作機台位置
◎可配合相關測試，選購適當之夾治具。
各種不同機型：
|
機型
|
QC-506B1
(標準型)
|
QC-506BA
(加寬型)
|
|
1.最大容量
|
10KN (1,000kgf)
|
10KN (1,000kgf)
|
|
2.力量解析
|
1/10000
|
1/10000
|
|
3.測式行程
(未含夾具)
|
700mm
|
800mm
|
|
4.行程解析
|
0.005mm
|
0.005mm
|
|
5.速度範圍
|
1~1000mm/min
|
1~1000mm/min
|
|
6.可測寬距
|
350mm
|
425mm
|
|
7.機台尺寸
|
72×51×132cm
|
86x60x152 cm
|
|
8.機台重量
|
115kg
|
145kg
|
|
9.使用電源
|
220VAC，6A
|
220VAC，6A
|
|
10.連線方式
|
USB
|
USB
|
|
機型
|
QC-506B1
(加高型)
|
QC-506BA
(加寬加高型)
|
|
1.最大容量
|
10KN (1,000kgf)
|
10KN (1,000kgf)
|
|
2.力量解析
|
1/10000
|
1/10000
|
|
3.測式行程
(未含夾具)
|
1200mm
|
1100mm
|
|
4.行程解析
|
0.005mm
|
0.005mm
|
|
5.速度範圍
|
1~1000mm/min
|
1~1000mm/min
|
|
6.可測寬距
|
350mm
|
425mm
|
|
7.機台尺寸
|
72×51×172cm
|
86x60x182cm
|
|
8.機台重量
|
140kg
|
165kg
|
|
9.使用電源
|
220VAC，6A
|
220VAC，6A
|
|
10.連線方式
|
USB
|
USB
|
三、軟體功能：
◎資料擷取頻率最高可設定至60Hz
◎操作方式：全部由鍵盤、滑鼠操控測試、亦可由機台快速升降鍵調整夾具位置
◎作業平台：WindowXP/Vista作業系統
◎彩色畫面並具中英文顯示
◎操作畫面可多次測試數據同時顯示
◎單位選擇可公、英制多種變化
◎表格彈性化，可自行規劃資料位置
◎數據之名稱可自行設定
◎測試畫面可選擇資料顯示、圖形顯示或同時顯示
◎資料處理：可儲存、呼叫、列表、比較等
◎圖形方式有力量-伸長量、力量-時間、應力-應變、、、等
◎可測試抗拉、抗壓、疲勞、彎曲、剝離、彈簧、自定試驗、撕裂、、、等試驗
◎可自行修正機台變形量，使測試數據不因機台之微量變形而產生誤差
◎軟體保護：超行程、超容量保護
|
